Nominaal vermogen » 19,0kW | Maximaal vermogen » 22,0kW | Gewicht » 80 kg

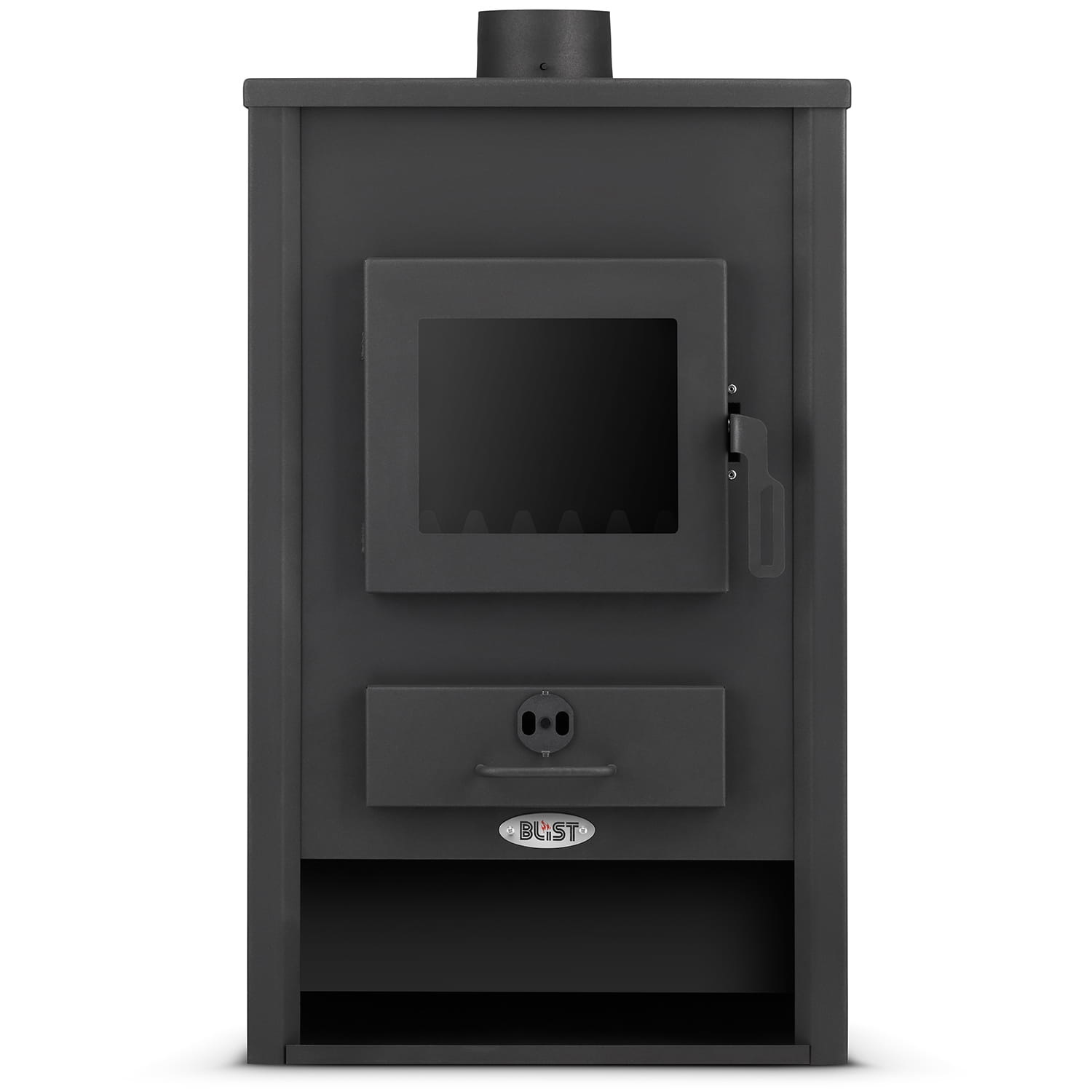

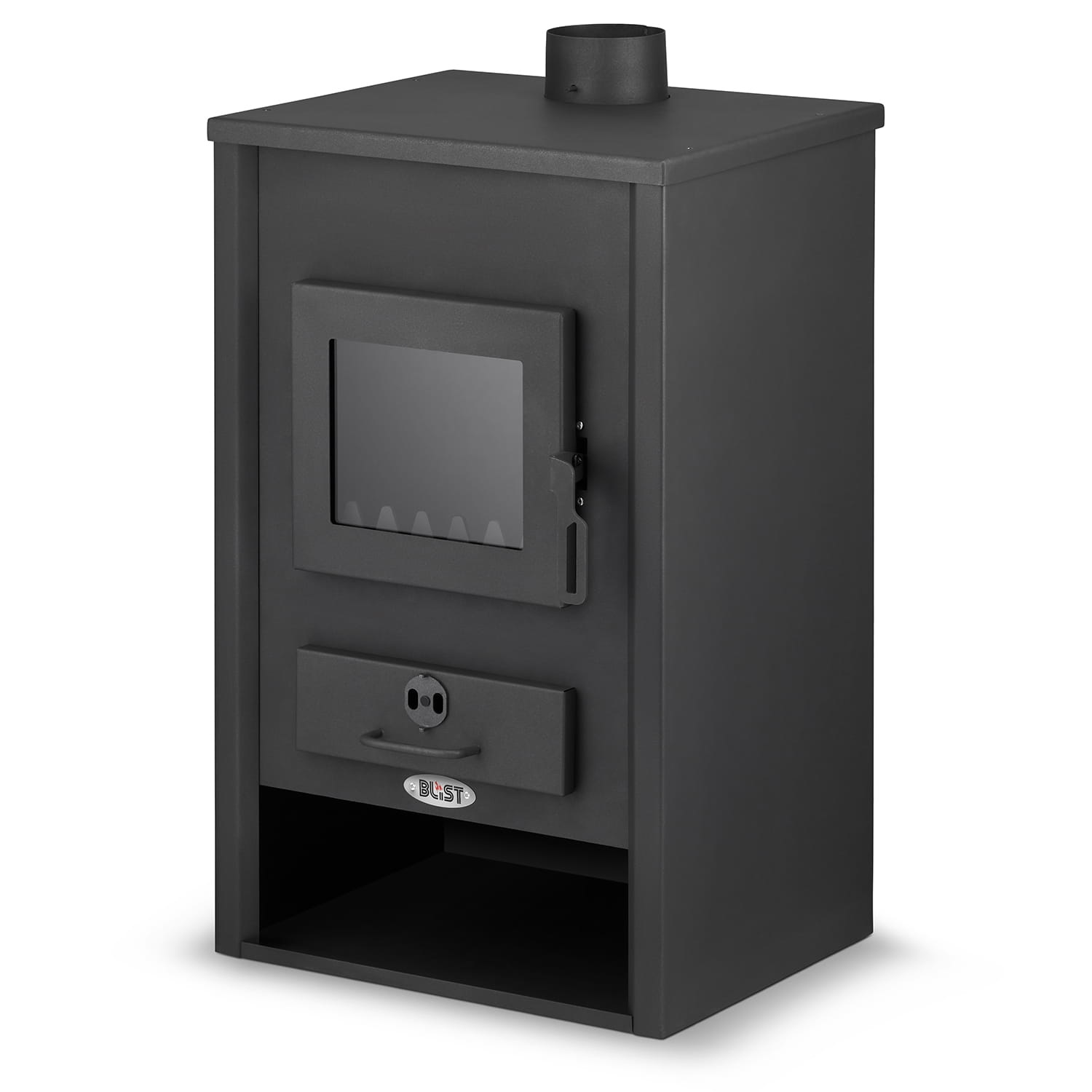

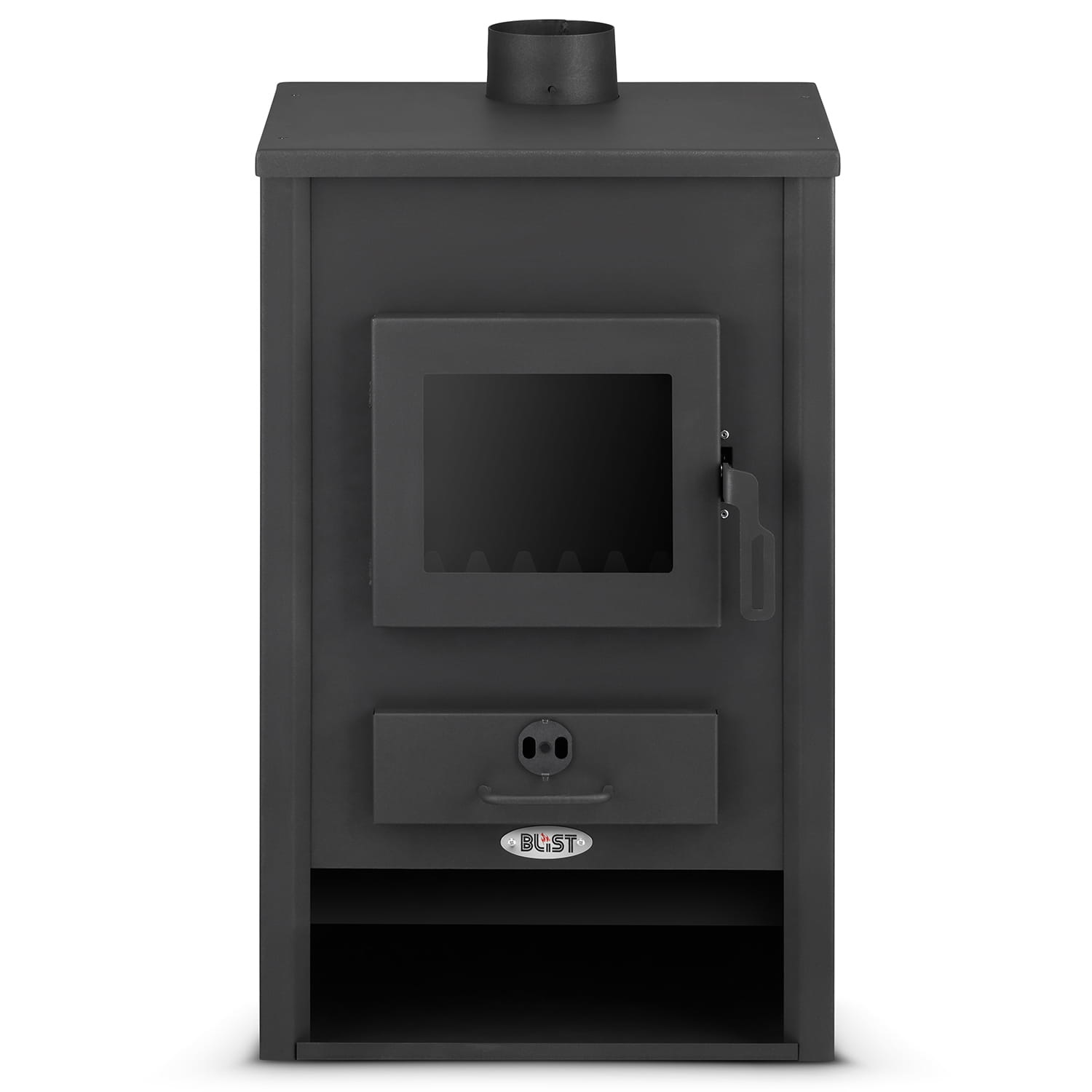

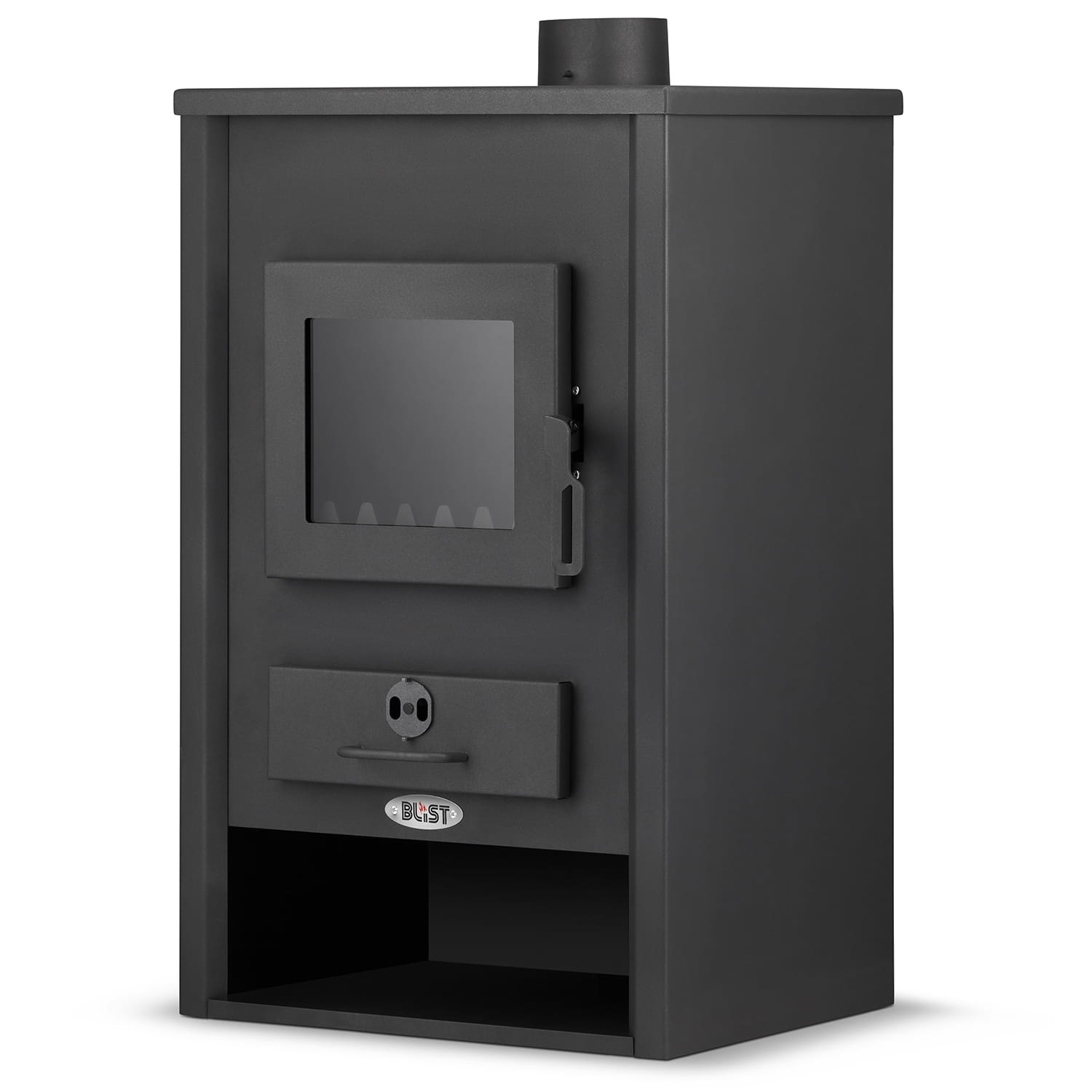

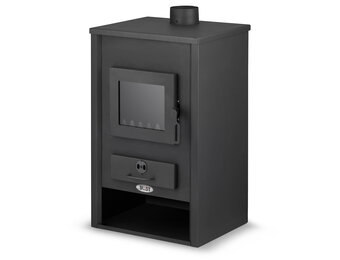

De vrijstaande Viking Choice houtkachel met watermantel is een uiterst efficiënt verwarmingstoestel met een modieuze en moderne uitstraling. De kachel kan dankzij het maximale vermogen van 22 kW het oppervlak verwarmen tot 220 m2. Het belangrijkste voordeel van de kachel is de watermantel en de mogelijkheid om de houtkachel aan te sluiten op de cv-installatie. Kachels met een watermantel maken verwarming van water voor centrale verwarming en gebruikswater mogelijk. De watermantel is gemaakt van dubbele wanden die de verbrandingskamer omringen. Het vuur in de haard verwarmt het water dat door de watermantel stroomt, dat op zijn beurt de centrale verwarming of het water voor huishoudelijk gebruik kan aandrijven. Dit is wat dit type haard anders maakt dan traditionele oplossingen, waarbij alleen lucht wordt verwarmd en een aanzienlijk deel van de warmte niet wordt gebruikt en samen met de uitlaatgassen via de schoorsteen ontsnapt.

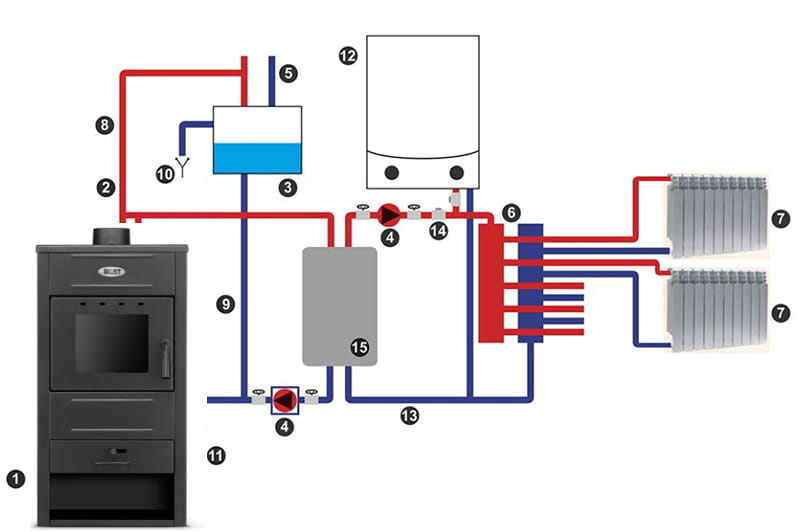

Schema van aansluiting van een oven met een watermantel in een open systeem
1. Kachel met watermantel / 2. Rookgasafvoer / 3. Open expansievat / 4. CV-pomp / 5. Watertoevoer / 6. CV-verdeler / 7. Radiatoren / 8. Veiligheidsleiding / 9. Expansieleiding / 10. Riooloverloopleiding / 11. Afvoerleiding naar de riolering / 12. Cv-ketel / 13. Cv-retour / 14. Terugslagklep / 15. Platenwarmtewisselaar
Aansluitschema van een watermanteloven met een gasboiler in een gesloten systeem
1. Kachel met watermantel / 2. Rookgasafvoer / 3. Open expansievat / 4. CV-pomp / 5. Watertoevoer / 6. CV-verdeler / 7. Radiator / 8. Veiligheidsleiding / 9. Expansieleiding / 10. Overloopleiding naar de riolering / 11. Afvoerleiding naar de riolering

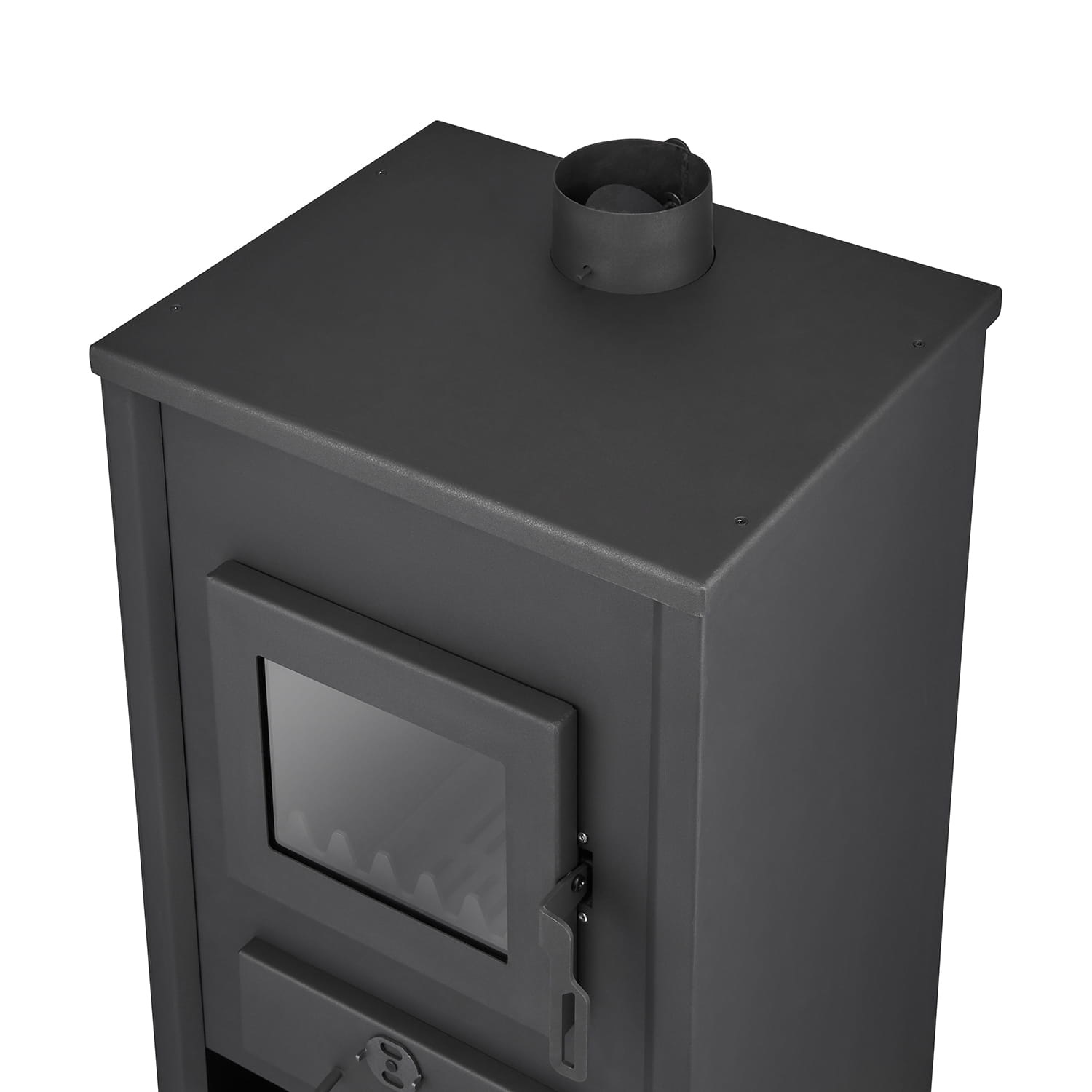

1. De uitlaat is uitgerust met een verstelbare demper , d.w.z. een smoorklep. Het wordt gebruikt om de stuwkracht te regelen, die de efficiëntie van de haard verandert. Met de klep open is de schoorsteentrek het grootst, waardoor de brandstof snel verbrandt en het vermogen van de haard toeneemt, met de klep gesloten worden de schoorsteentrek en verbrandingssnelheid verminderd. Wij bieden alle accessoires voor het afzuigen van uitlaatgassen.
2. "Reinig glas" systeem - luchttoevoer naar de verbrandingskamer via openingen in de deur. Dankzij deze oplossing wordt de lucht rechtstreeks op de ruit gezogen, waardoor de vervuiling van het glas tijdens het verbrandingsproces aanzienlijk wordt verminderd.

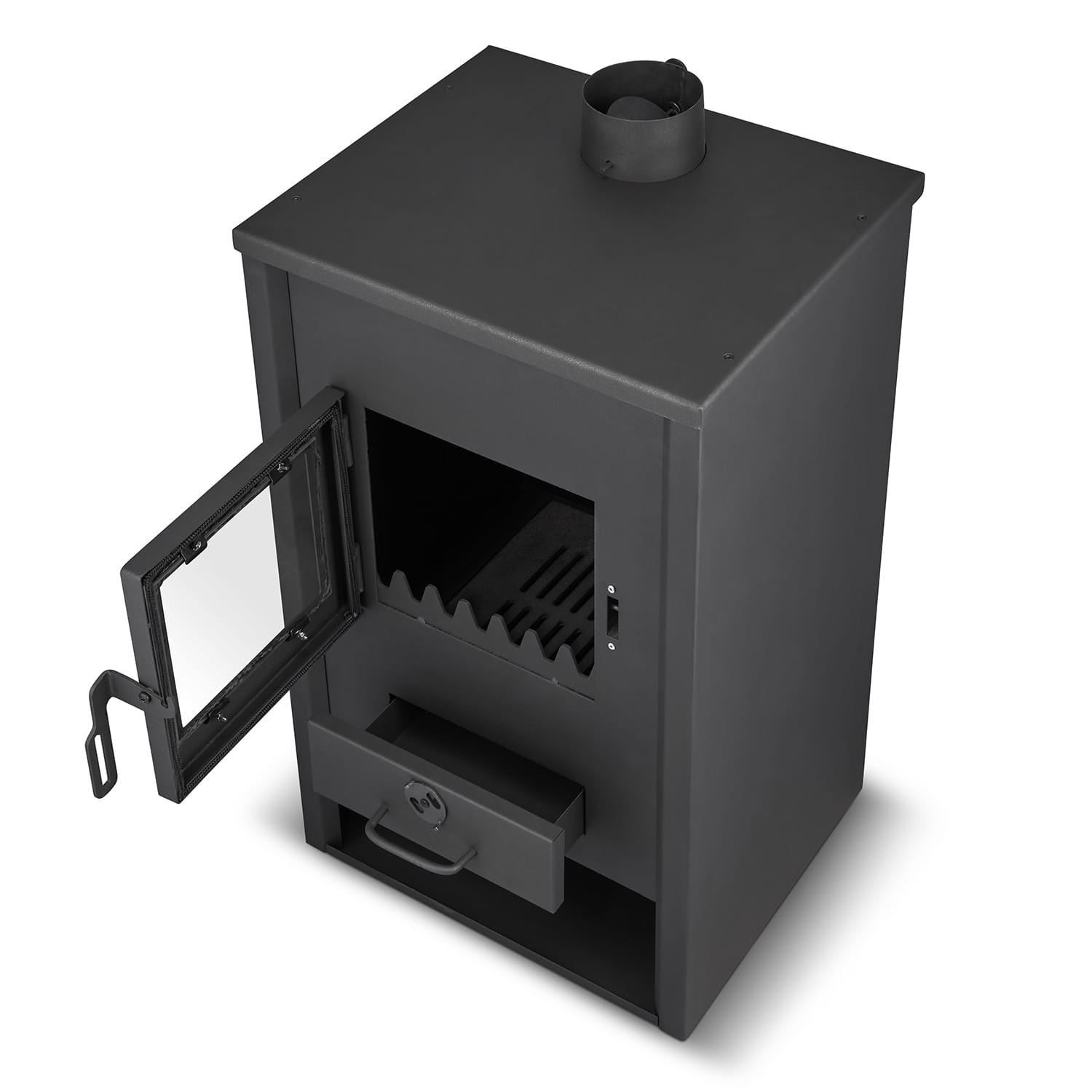

3. Verzegelde ovendeur - de deursluiting is verzegeld met een hittebestendig koord voor extra veiligheid. De grote laaddeur zorgt voor zeer eenvoudig laden van zelfs zeer grote stammen.
4. De anti-verbranding eboniet handgreep met sluiting is een beproefde en goede oplossing die zorgt voor een snel, veilig en comfortabel gebruik van de oven. Het gebruikte materiaal (eboniet) is zeer duurzaam en bestand tegen hoge temperaturen.
5. Japans hittebestendig glas tot 800 ° C - zorgt voor een veilig gebruik van de kachel, zelfs bij zeer hoge temperaturen. Het gebruik van hoogwaardig hittebestendig glas en de uitlaatgasdeflector die de temperatuur van de uitlaatgassen verhoogt, vermindert de vervuiling van het glas tijdens het verbrandingsproces aanzienlijk - het glas blijft langer schoon.
6. Deflector - de zogenaamde "Rookplank" aan de bovenkant van de kachel. Wat doet een uitlaatdeflector? Allereerst zorgt het ervoor dat de verwarmde lucht uit de verbrandingskamer niet direct naar de schoorsteen gaat. De BLIST-kachel is een kachel van de nieuwe generatie en heeft een secundaire verbrandingskamer, d.w.z. een rookplank. Daar vindt het proces plaats van het verbranden van brandstofdeeltjes die nog niet eerder zijn verbrand. De extra warmte die door dit proces wordt gegenereerd, verhoogt de efficiëntie en prestaties van de oven. Het gekoelde en minder vervuilde uitlaatgas gaat naar de schoorsteen. Volgens de berekeningen van de ovenfabrikanten verhoogt de deflector het rendement met ongeveer 30%.
7. De oven is omgeven door een stalen watermantel - dit is het hart van de oven, de watermantel is gemaakt van dikke, goedgekeurde ketelplaat p265gh en 16M06 met een dikte van # 6 mm en #10 mm. De watermantel omsluit de verbrandingskamer volledig om maximaal gebruik te maken van de oventemperatuur en het water in de mantel zo snel mogelijk op te warmen, dat vervolgens wordt overgebracht naar de radiatoren.
8. Een uitneembare asbak onder de verbrandingskamer zorgt voor een zeer snelle, gemakkelijke en probleemloze werking van de kachel.
9. Regeling van de verbrandingssnelheid door regeling van de luchttoevoer in de aslade. Dit systeem van luchttoevoer naar de verbrandingskamer maximaliseert de efficiëntie. De lucht wordt onder het rooster gebracht, wat het verbrandingsproces vergemakkelijkt en ondersteunt. Het sluiten of openen van de gaten vertaalt zich in een verlaging of verhoging van de brandsnelheid.
10. Door de grote verbrandingskamer kunt u vele uren lang een grote hoeveelheid vaste brandstof laden. U bespaart tijd omdat u niet af en toe iets aan de haard hoeft toe te voegen. Deze oplossing is handig en bespaart tijd.
11. Op een handige plank onder de kachel kunt u hout, briketten of accessoires voor het gebruik van de kachel opbergen. Afmetingen plank: breedte - 375 mm x hoogte - 140 mm x diepte - 400 mm.
12. Beoordelingssticker
